Предпазен клапан на кална помпа: Анализ на повредата

I. Предпазен клапан на кална помпа – ключово предпазно устройство при сондажни операции

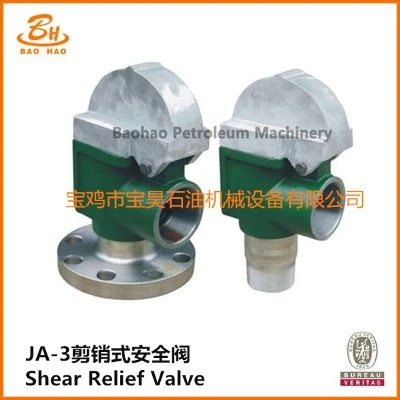

Предпазният клапан на калната помпа (клапан за освобождаване на налягането) е критично защитно устройство за безопасност при сондиране. Основната му функция е да предотвратява повреда на тялото на помпата и тръбопроводите за високо-налягане, причинени от необичайни скокове на налягането, като по този начин се избягват злополуки. Специфичните функции включват:

1. Защита от свръхналягане (основна функция)

По време на работа на помпата за кал, ако настъпят събития като срутване на дупка, заседнала тръба, запушване на тръбопровода, неволно затваряне на клапана или внезапни промени в натоварването, налягането на изхода на помпата може да се повиши рязко (надвишавайки номиналното работно налягане). В такива случаи предпазният клапан автоматично се отваря, за да облекчи налягането (отклонявайки калта под високо-налягане към буферна яма или безопасна ниско-пространство). Това предотвратява спукване или експлозия на корпуса на помпата, буталата, обшивките, тръбопроводите за високо-налягане или връзките поради свръхналягане, като по този начин се избягва пръскане с кал, разрушаване на оборудването и потенциално нараняване.

2. Ограничаване на максималното работно налягане

Чрез предварително задаване на налягането на напукване (настройка) на предпазния клапан – обикновено малко над номиналното работно налягане на помпата за кал (напр. за номинално налягане от 35 MPa, вентилът може да бъде настроен на 38–40 MPa) – максималното налягане в системата е строго ограничено. Това гарантира, че оборудването работи в своя проектен диапазон на налягане, удължавайки експлоатационния живот на помпата и колектора.

3. Предупреждение за повреда и аварийна защита

Честото отваряне на предпазния клапан показва аномалии в системата (напр. запушване на тръбопровода, трудни условия в сондажа), изискващи спиране за проверка. Ако вентилът не успее да се отвори при възникване на свръхналягане, могат да възникнат тежки аварии като измиване/изтичане или спукване на тръби. По този начин предпазният клапан служи като най-добрата защитна бариера.

Често срещан тип:Пружинно{0}}задвижван предпазен клапан (освобождаването се отваря, когато налягането преодолее силата на пружината, дискът на клапана се повдига, за да изхвърли калта, и се затваря автоматично, когато налягането се нормализира). Необходимо е редовно калибриране на зададеното налягане, за да се предотврати блокиране или повреда поради корозия.

В обобщение, основната функция на предпазния клапан на помпата за кал е "освобождаване от свръхналягане", защита на оборудването, сондажа и персонала.

II. Ситуации, при които предпазният клапан на калната помпа директно причинява спад на налягането на помпата

Следните условия, свързани с предпазния клапан, могат да доведат до директен спад в налягането на помпата:

Нормално облекчаване на свръхналягането (повдигане):Когато изпускателното налягане на помпата за кал надвиши предварително зададеното налягане на крекинг (напр. поради блокирани линии, заседнала тръба или неволно затваряне на клапан), дискът на клапана се повдига и калта под високо-налягане се отклонява през байпаса. Налягането вътре в помпата бързо намалява, което води до забележим спад на налягането на помпата.

Изтичащо уплътнение (вътрешно изтичане):Износване, ерозия, натрупване на котлен камък или остатъци, хванати между леглото на клапана и диска, предотвратяват плътното затваряне. По време на херметизиране на помпата калта непрекъснато изтича през клапана – или обратно към смукателната страна, или към нагнетателния байпас – което прави невъзможно изграждането на номинално налягане. Симптомите включват невъзможност за достигане на очакваното налягане или постоянно ниско налягане.

Повреда на пружината или неправилна настройка:Умора на пружината, омекване, счупване или разхлабена/неправилно настроена гайка за настройка причинява падане на налягането на напукване под работното налягане на помпата. Докато помпата работи, предпазният клапан се отваря преждевременно, непрекъснато освобождавайки налягането, така че налягането на помпата никога не достига зададената стойност.

Стеблото на клапана е заседнало в отворено положение:Корозия, отлагания от пясък/кал или проблеми с монтажа пречат на стеблото на клапана да се върне на мястото си. Предпазният клапан остава напълно или частично отворен, причинявайки непрекъснато изтичане на кал и значителен спад в налягането на помпата – вероятно доближаващо нулата.

Байпасният клапан на нагнетателния тръбопровод по невнимание е оставен отворен:Ако изпускателният клапан на изходната линия на предпазния клапан (водеща към ямата за отпадъци или ямата за кал) не е плътно затворен или е отворен по погрешка, той действа като непрекъснат път за освобождаване на налягането, предотвратявайки натрупването на налягане на помпата.

Когато възникне необичаен спад на налягането на помпата, предпазният клапан трябва да бъде първият заподозрян – проверете дали той се е повдигнал и не е успял да се закрепи отново, или дали уплътнителните повърхности са ерозирали или повредени. Едва след като се изключат проблеми с предпазния клапан, трябва да се изследват други причини на повърхността или в кладенеца.
